MPLS中VPLS的控制平面机制

基于LDP的信令[RFC 4762]与点对点第2层LDP相似。LDP用于互连PE上客户VPLS实例的伪线。PE间或每对VPLS实例的PE至少一对目标LDP会话（除非用H-VPLS）。没有自动发现的情况下，必须在PE上手动配置会话。无论是否用自动发现，LDP都用于传达伪线使用的VPN标签。FEC带有必要的参数建立伪线。最初定义了FEC 128。后来，被FEC 129取代。但大多数实现仍用FEC 128。

如何使用FEC 128。VC ID配置为所有PE的相同VPLS实例。例如，PE1有与PE2，PE3和PE4的LDP会话。假设将VC ID 100分配给客户X，将101分配给客户Y。在与PE2的LDP会话，PE1和PE3为它们共有的两个VPLS交换伪线标签。必须在每个PE上手动列出VC ID，并且每个VC ID必须与远程PE地址关联。除了标签，FEC 128包括以下字段：

1.VC ID。

2.控制字位。是否使用控制字。

3.VC类型。对于VPLS，将是以太网或带有VLAN的以太网。

4.接口参数。诸如MTU的信息。

a.自动发现机制

LDP没有自动发现。必须手动配置每个LDP会话和伪线，或必须用外部自动发现机制。手动配置对于运营商不是一种吸引力，IETF已开展许多工作以研究潜在的外部发现机制。提议与LDP一起使用的机制如下：

1. RADIUS。使用RADIUS执行自动发现。

2. LDP。扩展LDP以提供自动发现。

3. BGP [BGP-AUTO]。BGP仅用作自动发现机制。

该方案类似点对点L2VPN中BGP自动发现的LDP。对每个成员所属的每个VPLS，每个PE通过BGP通告一个该VPLS实例唯一的标识符。有时称为“ VSI-ID”（虚拟交换实例ID）。用（RD）来消除具有相同值但属于不同VPLS实例的VSI-ID。为每个VPLS分配RT，对该VPLS实例的所有PE都是公用的。VPLS-ID，以便接收BGP的PE可标识与哪个VPLS相关联，并将其导入正确的VPLS实例。这样，对于每个VPLS，PE都知道哪些PE是该VPLS的成员。LDP然后用于建立到每个PE的伪线。FEC 129用于信令，FEC 128没有能力携带所需的信息。由FEC 129携带的信息包括VPLS-ID，远程VSI-ID和本地VSI-ID。以此方式，LDP对等方可标识与伪线关联的VPLS实例，以及在伪线上发送流量时期望的标签。

b.分层VPLS

分层VPLS（H-VPLS）是为解决LDP信令的重大局限而设计，PE间需要网状的LDP会话。除非用外部自动发现，否则将导致很大的管理开销。此外，LDP会话的数量可能非常多。H-VPLS消除此限制，但正如将要看到的，以引入其它问题为代价。

在H-VPLS，不是将PE的LDP会话完全网状，而是创建一个“中心PE”和“分支PE”的两级层次结构。中心PE建立网状LDP会话连接到每个分支PE。分支PE通过伪线连接到中心PE，每个VPLS实例一根。从分支角度看，具有本地端口和伪线“上行”端口。分支PE以普通VPLS PE方式执行洪泛和学习。

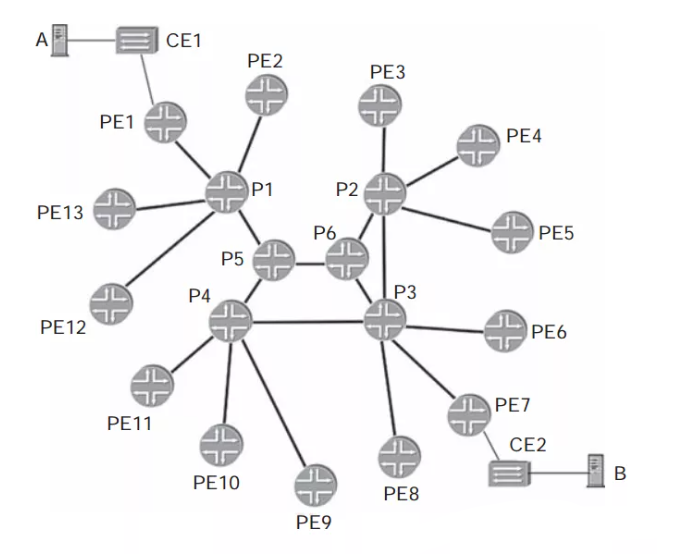

假设图中所有PE提供VPLS服务，但提供商希望避免将来部署更多PE配置网状LDP而增加的开销。将P1，P2，P3和P4指定为中心PE，PE1至PE13为分支PE，用H-VPLS方案。只有P1，P2，P3和P4进行网状LDP会话交换伪线标签。每个中心PE与分支PE都有LDP会话。即每个中心PE和分支PE间为每个VPLS实例创建一条伪线。

例如，如果P1是分支PE1，PE2，PE12和PE13的中心PE，则每个分支PE的VPLS在P1和PE间创建一条伪线。假设PE1拥有两个客户X和Y。PE1为涉及的两个VPLS实例维护单独的转发表。从客户X的角度看，它有一个逻辑端口和一个本地端口，逻辑端口是到P1的伪线。考虑相同VPLS的中心PE逻辑端口。它有到LDP其它中心路由器的伪线，以及分支PE的伪线。如果主机A需要发送到主机B，并且PE1未知B的位置，则PE1将在所有端口泛洪。如果P1不知道B的位置，则在所有伪线上（即PE2，PE12和PE13）泛洪，以及其它中心PE。其它中心PE依次泛洪到分支PE。这样，就被传播到该客户VPLS的所有位置。如果将增加新分支PE或将其它客户添加到现有分支PE，则仅在该分支PE和中心PE上需要配置。在H-VPLS，需要存储在中心PE的MAC数大致等于分支PE的MAC之和。这意味确保中心PE能够存储预期数量的MAC非常重要。

检查H-VPLS的另一属性是广播和多播流量的处理。如果用入口复制来处理这种类型的流量，则H-VPLS比常规VPLS方案有更高带宽效率。例如，PE1仅需将每个广播/多播帧的一个副本发送到P1，然后P1泛洪到其它中心PE及分支PE。但如果担心常规VPLS方案入口复制的带宽效率低下，更好的方法是用多播复制树，而不是H-VPLS。

以上就是MPLS中VPLS的控制平面机制的介绍，
